Tailles des bobines de reliure en spirale : diamètre, pas et longueur du dos pour les acheteurs de production





Les bobines en spirale en plastique et en métal sont produites sur une plage de travail de 6 mm à 50 mm. Chez YPS, cette gamme couvre des blocs de livres allant d'environ 30 feuilles à 444. La réalité commerciale est plus étroite que le catalogue : la plupart des commandes de cahiers, planificateurs, carnets de croquis et manuels se situent entre 8 mm et 20 mm.



Une définition avant le tableau, car il s'agit de la source la plus courante de confusion entre-fournisseurs.Tous les diamètres ci-dessous sont des diamètres intérieurs nominaux (ID), qui est la convention industrielle pour l'approvisionnement en bobines et la base sur laquelle nous citons, échantillonnons et inspectons. Le diamètre extérieur varie en fonction de la jauge de filament, même à ID identique, donc une spécification qui indique le diamètre extérieur sans indiquer la jauge n'est pas réellement une spécification. Si un fournisseur précédent vous a proposé un prix OD, convertissez-le avant de comparer.



Le tableau ci-dessous représente le tableau des tailles de bobines de reliure spirale que nous citons, en mm et en pouces.



ID nominal	Pouces (environ)	Épaisseur du bloc de livre	Capacité de 70 à 80 g/m²	Capacité à 120 g/m²	Format typique
6mm	1/4"	~3mm	25 à 30 feuilles	18 à 22 feuilles	Notes de poche, A6
8mm	5/16"	~5mm	35 à 45 feuilles	26 à 32 feuilles	Journal mince A6/A5
10mm	3/8"	~7mm	55 à 65 feuilles	38 à 45 feuilles	Planificateur A5
12mm	1/2"	~9mm	70 à 90 feuilles	50 à 62 feuilles	Carnet A5/B5
14mm	9/16"	~11mm	90 à 110 feuilles	62 à 78 feuilles	Carnet B5
16mm	5/8"	~13mm	110 à 130 feuilles	78 à 92 feuilles	Cahier A4
20mm	3/4"	~17mm	140 à 170 feuilles	100 à 120 feuilles	Carnet de croquis A4, journal relié
25mm	1"	~22mm	190 à 220 feuilles	132 à 155 feuilles	Manuel, livre de cuisine
32mm	1-1/4"	~28mm	250 à 290 feuilles	175 à 205 feuilles	Manuel de référence
40mm	1-9/16"	~35mm	320 à 370 feuilles	220 à 260 feuilles	Classeur technique
50mm	2"	~44mm	400 à 444 feuilles	280 à 310 feuilles	Pratique maximale

Comparez la colonne de 120 g/m² à la colonne de 80 g/m² et le problème de dimensionnement devient évident. Un cahier A5 de 200 feuilles sur papier de bureau 70 g/m² et les mêmes 200 feuilles sur papier crème 120 g/m² sont deux livres différents, et ils n'ont pas la même taille de bobine de reliure spirale. Le premier atterrit à 25 mm, le second à 32 mm. C'est là que les dossiers de papeterie haut de gamme se trompent le plus souvent, car le nombre de pages est verrouillé lors de la phase de conception et le papier est amélioré lors de la phase d'échantillonnage, et personne ne revisite le dos.



Les formats reliés l’aggravent. Un carton rigide ajoute généralement 2 à 4 mm au bloc en fonction du poids du carton, du rendu-et de la construction de la page de garde, c'est pourquoi le même nombre de pages dans une coque à couverture rigide nécessite régulièrement une taille de bobine plus grande pour un cahier à couverture rigide que son jumeau à couverture souple. Mesurez la coque finie plutôt que de supposer l'incrément. Si vous faites correspondre un diamètre à une famille de produits spécifique, legamme de bobines en spirale en plastique et couleurs en stockrépertorie ce qui est retenu pour chaque taille.





La méthode standard est valable dans la mesure du possible. Posez le bloc de livre complet à plat, couvertures, pages de garde et tous les inserts inclus, sans pression de votre main, mesurez l'épaisseur, ajoutez 1/8 de pouce, convertissez en millimètres, arrondissez à la taille disponible la plus proche. Une pile de 5/16" plus 1/8" donne 7/16", soit 11,11 mm, ce qui arrondit à une bobine de 12 mm.



La plupart des tableaux de tailles publiés, y compris celui-ci, supposent un lien de 20 lb. C'est dans cette hypothèse que la règle ci-dessous-spécifie les supports couchés et épais. Deux choses se produisent avec du papier plus épais. Il se comprime moins sous la main qui mesure, de sorte que la mesure lâche est plus proche de l'épaisseur réelle et la marge a moins de jeu intégré. Et il résiste davantage à la flexion au niveau de la ligne de perforation, de sorte que les pages ont besoin de plus d'espace à l'intérieur de la boucle pour tourner librement plutôt que de se battre au niveau du dos.Notre propre règle d'échantillonnage pour une taille de reliure spirale sur du papier texte non couché de 120 à 160 g/m² consiste à ajouter 3/16" au lieu de 1/8", puis à arrondir.



C'est un point de départ pour les premiers échantillons, pas une constante universelle, et nous mesurons toujours le mannequin physique avant de publier une spécification. Quatre entrées le déplacent :



L'épaisseur du papier est plus importante que le g/m², car deux feuilles de 120 g/m² provenant de différentes usines peuvent différer de 15 % en volume. Les couvertures enduites ou laminées doivent compter la marge une deuxième fois, car la surface n'a presque aucune compressibilité et les couvertures subissent le plus de rotation. Les couvertures en panneaux rigides doivent avoir leur propre épaisseur mesurée ajoutée avant la marge, et non pliée à l'intérieur. Et tout bloc avec un index à languette ou un insert gatefold nécessite de mesurer la section la plus épaisse, pas la moyenne, car la bobine doit effacer le pire des cas et une taille qui correspond à la moyenne se liera au niveau de la languette.





Là où le bloc dépasse le plafond pratique du format, notre note surle nombre maximum de pages qu'une bobine en spirale peut contenircouvre là où la bobine cesse d'être la bonne structure.



Il existe un problème de deuxième-commande qui n'apparaît qu'en volume. Si le bloc est perforé avant d'être rogné d'équerre, toute inclinaison est bloquée de façon permanente et, sur quatre-vingts feuilles, une dérive d'un -millimètre est visible sous la forme d'un espace inégal le long du dos fini. La bobine tient bien, mais le livre se lit comme un défaut. Coupez d'abord, perforez ensuite et laissez refroidir les feuilles imprimées numériquement avant de les couper, car le papier toner chaud s'enroule juste assez pour donner un faux carré.

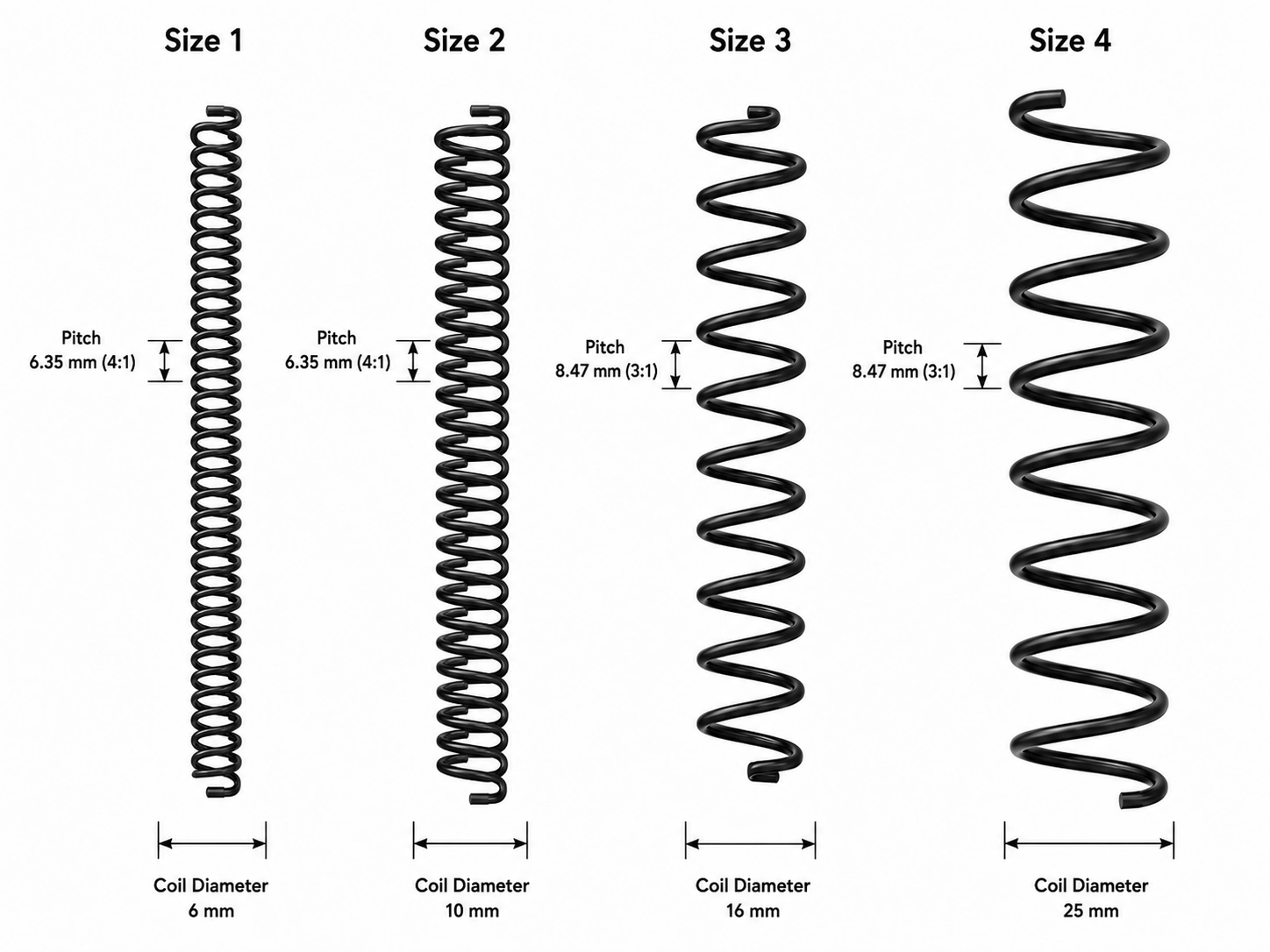

Le pas est l'espacement des trous sur le poinçon, écrit sous forme de trous-par-pouce : 4 :1, 5 :1, 3 :1, 2 :1. Il doit correspondre exactement à la bobine. Il n’y a pas de compatibilité partielle ni de solution de contournement. Une bobine 4:1 ne permettra pas d'enfiler un bloc perforé 5:1, et en la forçant, elle accrochera la spirale, déchirera la feuille et chargera les rouleaux d'insertion.



Ce qui est sous-expliqué, c'est que le pas limite également les tailles de bobines de reliure à spirale disponibles, et la raison est géométrique plutôt que commerciale. À mesure que les trous se rapprochent, l'angle de l'hélice de la bobine doit s'accentuer pour avancer de la même distance par tour, et une hélice raide sur un filament de grand -diamètre ne passera pas proprement à travers un petit trou. C'est pourquoi le 4:1 porte la gamme complète jusqu'à 50 mm, tandis que le 5:1, qui est plus serré et semble plus propre sur un dos fini, atteint environ 22 à 25 mm et s'arrête à environ 180 à 200 feuilles. Si votre gamme de produits comprend quelque chose de plus épais qu'un pouce, 5:1 supprime cet article de votre catalogue le jour de la normalisation.



Le nombre de trous sur le bord d'une reliure de lettre est conforme aux normes de l'industrie-et identique d'un fabricant à l'autre : 43 ou 44 pour 4 : 1 selon la marge, 55 pour 5 : 1, 32 pour 3 : 1, 21 pour 2 : 1. Notre propre outil 4 : 1 perce un trou rond de 4 mm sur un centre de 6,35 mm, et notre outil 3 : 1 un rond de 4 mm sur des centres de 8,47 mm, ce qui permet à un imprimante déjà équipée pour une bobine à double boucle sur la même matrice sans un deuxième investissement de poinçon. Confirmez le diamètre du trou de votre matrice ainsi que son pas avant de commander, car une correspondance de pas de 4:1 avec un trou sous-dimensionné ralentit toujours l'insertion.



La marge intérieure fait partie de la décision de pitch et est traitée après coup. Un demi-pouce est le minimum pratique sur le bord de la reliure ; 0,625" est plus sûr pour tout ce qui sera retourné quotidiennement pendant un an. Définissez-le dans le modèle de mise en page avant la conception, pas après, sinon le poinçon enlèvera une bouchée de votre œuvre d'art.



Si vous choisissez entre les deux emplacements standards plutôt que de travailler dans celui sur lequel vous vous êtes déjà engagé, notre répartition descomment choisir un pas de bobine pour une opération d'impressioncouvre le côté machine de cette décision.





Le diamètre et le pas sont controversés. La longueur est supposée, puis un conteneur arrive découpé pour une lettre lorsque le produit est au format A4.



La bobine s'étend sur environ un pouce de plus que le bord de la reliure, laissant environ un demi-pouce à chaque extrémité pour la coupe et le sertissage. Ce pouce est la partie qui est supprimée des fiches techniques, et c'est pourquoi indiquer les tailles de bobines de reliure spirale sans longueur de coupe est une spécification incomplète. La lettre a un bord de reliure de 11- pouces, donc la bobine mesure 12 pouces. Legal a un bord de reliure de 14 pouces, donc la bobine mesure 15 pouces. La série A a besoin de sa propre arithmétique plutôt que d'une longueur impériale rebadgée, et la distinction qui fait trébucher les gens est que la dimension du format est le bord du papier, pas la bobine.



Format	Bord de reliure	Longueur de coupe de bobine
A4 (portrait)	297mm	320-325 mm
A5 (portrait)	210mm	235-240 mm
B5 (portrait)	250mm	275-280 mm
A6 (portrait)	148mm	173-178 mm
Lettre	279 mm (11")	305 mm (12")
Légal	356 mm (14")	381 mm (15")



Des longueurs spéciales de 9" à 48" sont disponibles sur commande, et un stock de 36" existe précisément pour qu'une reliure puisse couper selon les besoins du travail. Le décalage, lorsqu'il se produit, fait surface au niveau de l'inséreuse plutôt qu'au niveau de l'entrée des marchandises, ce qui signifie qu'il fait surface après que le papier soit déjà perforé.



Pré-pré-coupe ou bobine est l'autre décision de longueur, et la réponse est divisée par opération plutôt que de se résumer en une seule recommandation.



Pour une imprimerie exécutant des travaux courts mixtes dans de nombreux formats, la mise en bobine est la solution idéale pour presque tous les volumes, à condition que la ligne soit-coupée et sertie sur site. Vous réduisez ce dont le travail a besoin et vous arrêtez de maintenir un inventaire séparé pour chaque combinaison de diamètre-et-de couleur. Les responsables de l'impression décrivent cet inventaire comme une véritable charge opérationnelle, chaque format contre trois ou quatre couleurs, tous nécessitant des niveaux de stock précis. Ce compte provient d'un fil de reliure métallique plutôt que d'un fil en bobine, et il est transféré car le problème de stock est identique ; les conclusions de l'équipement dans le même fil ne sont pas transférées aussi proprement (ImprimerPlanète).



Les programmes au format fixe-inversent la réponse. Chez les clients YPS utilisant deux ou trois SKU stables, le pré-découpe devient l'option la moins chère autour de 200 000 livres par an, bien que ce chiffre soit un seuil observé à partir de notre propre carnet de commandes plutôt qu'une constante portable. Que cela soit valable pour vous dépend de cinq entrées : le nombre de SKU, le nombre de couleurs, le taux de main-d'œuvre de découpe, le temps de changement par format et le taux de rebut sur-la découpe en ligne. Nous établirons le seuil de rentabilité-par rapport à vos propres numéros si vous les envoyez ; un seuil indiqué sans ces cinq variables est une supposition portant un point décimal.



Pour une reliure alimentant une mise sous pli entièrement automatisée, c'est généralement la machine qui décide, car la plupart des lignes automatisées sont construites autour d'un format d'alimentation et la modernisation de l'autre côté vaut rarement la peine d'économiser. Lorsqu'un travail nécessite un diamètre ou une longueur en dehors des valeurs impériales standard par défaut, notregamme de bobines en spirale métalliqueest coupé au format plutôt qu'au format par défaut.





Deux d'entre eux arrêtent immédiatement la ligne. Trois d'entre eux échappent à l'inspection finale et font surface entre les mains du client des semaines plus tard. C'est pourquoi ils arrivent sous forme de réclamations plutôt que de retouches. Ils sont répertoriés ici par ordre approximatif de fréquence.



Diamètre sous-dimensionné, trous de perforation déchirés. Échec sur le terrain.Une bobine choisie pour se fermer à peine donne un dos serré et bien rangé-et un livre qui combat le lecteur. La friction se concentre au bord des trous, plus particulièrement près des couvertures, là où le papier est le plus rigide, et les trous se déchirent progressivement. Le livre n’échoue pas dès le premier jour, et c’est précisément là le problème : il échoue après sa distribution.



Nous avons retravaillé un travail en 2024 qui est la version propre de cet échec. Une marque européenne de papeterie a spécifié 20 mm pour un journal à couverture rigide A5 de 160-feuilles, correctement calculé sur 80 g/m², puis a mis à niveau le papier texte à 120 g/m² crème et a conservé la taille de la bobine, car le nombre de pages n'avait pas changé. Le bloc de texte est passé d'environ 16 mm à environ 24 mm, et la coque rigide a ajouté 3 mm supplémentaires sur le dessus. Les bobines se sont fermées, les échantillons ont réussi et les premiers retours sont revenus vers la septième semaine avec des larmes irradiant des trois trous supérieurs de la couverture. La spécification corrigée était de 32 mm, dimensionnée sur la coque-et-bloc mesurée de 27 mm plutôt que sur le nombre de feuilles. Cette seule étape manquée, la nouvelle mesure après un changement de papier, est la voie la plus courante vers une mauvaise taille de bobine de reliure à spirale que nous voyons.



Diamètre surdimensionné, bloc lâche. Échec sur le terrain.L’inverse de ce qui précède et la raison pour laquelle les problèmes de bobines de reliure spirale surdimensionnées sont considérés comme cosmétiques. Les pages se déplacent excessivement dans le dos, le bloc ne reste jamais carré et le produit se lit comme bon marché même si rien n'est techniquement cassé. Pour un prix élevé, c'est un problème de retour.



Inadéquation du pitch. Arrêt de ligne.Immédiate et évidente, et presque toujours une erreur d'achat plutôt que de production, introduite lorsqu'un deuxième fournisseur est qualifié sur le seul diamètre.



Échec du sertissage. Arrêt de ligne ou panne de champ, selon la cause.La bobine tourne librement et finit par sortir du bloc. La cause est soit l'absence de sertissage d'extrémité-, soit un sertissage qui n'a pas tenu, et le correctif est une exigence de spécification plutôt qu'une exigence de matériaux : indiquez que les deux extrémités doivent être serties ou coiffées, et indiquez qui le vérifie. Là où le sertissage revient à sa taille, c'est lors de la trempe du filament, car une bobine formée trop dure se fissure au niveau du sertissage et une bobine trop molle se détend.



Couverture craquelée au niveau du dos. Échec sur le terrain.Fréquemment imputé à la bobine et presque jamais causé par elle. Le stock de couverture rigide se fissure le long de la ligne de poinçonnage sous une rotation répétée de 360 ​​degrés. La réponse est un carton de couverture plus léger ou une ligne de cassure à un demi-pouce du bord de la reliure, et non un diamètre différent.



Un sixième mode a sa place ici même s'il ne s'agit pas strictement d'un défaut de dimensionnement : une bobine vertébrale exposée est structurellement vulnérable, peut être écrasée pendant le transport, peut rayer tout ce contre quoi elle est emballée et est inconfortable à saisir, une limitation reconnue dans la littérature des brevets sur la construction des ordinateurs portables (Demande USPTO via Justia). Le diamètre est ce qui détermine la hauteur de la bobine par rapport au bloc, donc les composés surdimensionnés risquent d'être écrasés dans le carton. Si votre produit est expédié en vrac plutôt que dans un emballage rétractable-, cela constitue un véritable élément dans la décision de dimensionnement.



Plusieurs d'entre eux remontent plus loin, au poinçon lui-même plutôt qu'à la bobine, puisque le type de trou, la marge et le grammage du papier doivent tous résister à la force de fermeture. Ce terrain est abordé dans notre analyse deacheter du papier-pré-perforé plutôt que de percer en interne.





Voici la variable que cachent les tailles nominales des bobines de reliure à spirale, et celle qui est la plus susceptible d’expliquer un taux de bourrage inexpliqué.



Deux usines peuvent toutes deux expédier des bobines vendues en 12 mm et différer de trois à cinq dixièmes de millimètre du diamètre réel formé, avec une variation supplémentaire le long d'une seule bobine si la tension de formage n'est pas maintenue. la conformité signifie généralement la conformité avec le propre dessin de ce fournisseur. L'insertion manuelle absorbe facilement la propagation. Une reliure alimentée à la main l'absorbe. Ce n'est pas le cas d'une inséreuse automatisée avec une géométrie d'alimentation fixe, et même si les machines plus anciennes peuvent fonctionner avec une taille supérieure, la génération actuelle d'inséreuses de bobines que nous voyons sur les lignes client n'acceptera pas cela.



Ainsi, la question utile lors de la qualification des fournisseurs n'est pas « faites-vous du 12 mm » mais « quelle est votre tolérance maintenue sur 12 mm, mesurée comment et sur combien de bobines ». Sur nos lignes, la réponse est ±0,15 mm sur un diamètre intérieur formé à 20 mm ou moins et ±0,25 mm au-dessus, pris avec une jauge à broche calibrée placée à la tête, au milieu et à la queue de chaque bobine plutôt que sur un seul échantillon. Le pas est vérifié dans le même passage à ±0,1 mm sur dix boucles consécutives, car la dérive du pas dans une bobine provoque les mêmes bourrages que la dérive du diamètre et est plus difficile à repérer. Les jauges sont recalibrées tous les trimestres et les résultats sont enregistrés par lot au sein de notre système qualité certifié ISO 9001, qui régit la manière dont nous mesurons et enregistrons plutôt que de dicter la tolérance elle-même. Les enregistrements de lots sont disponibles sur demande sur commande spécifique.



Ces bandes sont ce qu'une usine peut contenir lorsqu'elle extrude son propre filament, car le diamètre, la température de formage et la tension de bobinage déterminent tous le résultat, et un fournisseur qui achète du filament et ne le forme qu'en contrôle l'un des trois. C’est la différence pratique derrière toute revendication de tolérance de taille de reliure à spirale que vous comparez entre les fabricants.



Deux conséquences s’ensuivent. Tout d'abord, requalifiez-vous physiquement à chaque changement de fournisseur, même à taille nominale et pas identiques : prélevez une bobine d'échantillon sur votre propre ligne, pas sur celle du fournisseur, et mesurez en trois points le long de celle-ci plutôt qu'une seule fois. Deuxièmement, si vous utilisez une large gamme de diamètres, la standardisation de votre gamme de produits sur moins de tailles de bobines constitue en soi une réduction des coûts, avant toute négociation de prix unitaire, car cela signifie moins de changements, moins de stocks et moins de possibilités que la mauvaise boîte atteigne la machine.





Tout ce qui précède est de l'ingénierie. La dernière partie ne l'est pas, et c'est la partie qui sépare un ordinateur portable en concurrence sur le prix de celui qui peut occuper une position premium sur le même nombre de pages.



La proportion de la colonne vertébrale est un jugement visuel. Une bobine surdimensionnée d’un cran est considérée comme lâche et provisoire ; correctement dimensionné, le même dos se lit comme délibéré. Le même effet s'applique à l'espacement, car un espacement large des trous sur un élément de petit -diamètre semble mince et sous-poids, c'est pourquoi la décision de pas a une dimension esthétique que personne ne met dans une fiche technique. Ce jugement a un poids commercial : les formats à spirale et à double-boucle représentent ensemble environ un tiers des revenus des cahiers papier (Renseignements du Mordor).





La couleur interagit avec le diamètre d’une manière qui attire l’attention des marques. Une couleur assortie à 12 mm ne sera pas nécessairement lue de manière identique à 20 mm, car une masse de filament plus grande modifie la façon dont le pigment se lit sous la lumière. Notre propre contrôle consiste à approuver les tailles de bobines de reliure spirale personnalisées en tant que famille plutôt que par rapport à une seule référence : un échantillon physique par diamètre dans la gamme SKU, évalué sous D65 par rapport à la même puce principale, signé par le client avant que l'un d'entre eux ne soit mis en vrac. Les finitions galvanisées et nacrées y sont plus sensibles que les couleurs unies. La même logique familiale traverse chaque étape d'une construction personnalisée, que nous parcourons de bout en bout.comment sont réellement fabriqués les cahiers personnalisés.





Une spécification de bobine complète comporte sept champs. Si l’un d’entre eux manque, l’usine fait une hypothèse en votre nom. La dernière colonne est celle que les acheteurs doivent généralement demander séparément : où chaque champ fait varier votre prix unitaire. La direction est fiable ; l'ampleur dépend de la citation-et évolue avec le volume, le matériau et la couleur.



Champ	Que déclarer	Omission courante	Orientation des coûts
Diamètre	ID nominal en mm, plus épaisseur de bloc mesurée	Indiquer le diamètre sans grammage du papier	Augmente avec la taille ; axé sur le matériel-
Tolérance	Bande tenue sur pièce d'identité formée	Laissé entièrement non déclaré	Plus serré que la norme ajoute du temps QC, pas du matériel
Pas	4:1, 5:1 ou 3:1, adapté au diamètre du poinçon et du trou	Supposé être 4:1	4:1 le plus bas ; 5:1 et 3:1 entraînent une prime non-standard
Longueur de coupe	Exact mm, ou bobine avec spécifications de coupe	"A4" sans figurine	Les coupes non-standard représentent un coût d'installation et non par-unité.
Matériel	Acier recouvert de PET, de PVC ou de nylon-	Reste à fixer le prix	La plus large diffusion sur ce tableau
Couleur	Pantone ou échantillon approuvé, par diamètre	Approuvé en taille unique	Couleurs neutres en stock ; la correspondance personnalisée ajoute un minimum de lots
Finition finale	Sertissage ou capuchon, aux deux extrémités, qui vérifie	Supposé	Marginal sur l’approvisionnement en bobines ; significatif si nous lions



Envoyez-le et une usine peut proposer un devis sans appel de découverte. De notre côté, la commande minimum est d'environ 1 000 pièces par couleur et par taille, la production normale est de 7 à 15 jours une fois les spécifications verrouillées, et les échantillons sont expédiés gratuitement avec fret en port dû spécifiquement afin que vous puissiez qualifier le diamètre et le pas sur votre propre inséreuse avant de vous engager sur le volume. YPS emploie 150 personnes sur 20 000 m² à Dongguan et fournit des groupes de papeterie, notamment Leo Paper Group et Haiphong Stationery, et chaque lot est vérifié pour la couleur, le pas et le nombre de boucles ; actuelcertificats d'usine et rapports de testssont publiés plutôt que décrits.



Si vous spécifiez des tailles et des couleurs de bobines de reliure spirale en gros pour une nouvelle gamme de produits,en nous envoyant les spécifications du livre pour un échantillon, format, grammage du papier, nombre de pages, pas et couleur cible, vous obtenez une bobine physique sur votre ligne en une semaine.





Si votre programme nécessite un diamètre, une longueur ou une couleur en dehors de ce qui est en stock, notreservice de développement de bobines et de notebooks personnaliséscouvre ce qui peut être construit sur commande.
